HvadTerminal Blokke er
En klemrække er en modulær, isoleret blok, der holder to eller flere ledninger sammen. Fabrikker bruger klemrækker til at sikre og/eller terminere ledninger.
I deres mest grundlæggende form består klemrækker af flere individuelle klemmer, der er anbragt i en lang strimmel. Klemrækken er mest anvendelig til at forbinde ledninger til jord.
Der er hundreder af millioner af klemrækker i brug i dag, og flere bliver installeret hver dag.
Fordele ved terminalblokke
Den største fordel ved klemrækker er omkostningerne. De er billigere sammenlignet med andre typer stik.
Klemmeblokke kan også være en tidsbesparelse, da processen med at forbinde ledninger ikke er så kompliceret som nogle andre er. De fleste veludstyrede butikker kan nemt forbinde ledninger ved hjælp af en klemrække blot ved at strippe dem.
Reducer plads
Ved at investere i multi-level klemrækker kan du reducere panelpladsen med op til 50%. Det er fordi blokkene med flere niveauer indeholder flere niveauer af kredsløb med den enkelte blok.
Øg sikkerheden
Klemrækker øger sikkerheden ved at jorde, isolere og beskytte de andre komponenter i det elektriske kredsløb. Klemrækker fås med fingersikre forbindelser for at forhindre elektrisk stød.
Og klemrækker kan også give testpunkter, som tilføjer endnu mere sikkerhed til kredsløbet.
Nem installation
De kan derefter monteres med en skruetrækker. De sikrer også hurtig til-/frakobling, hvilket hjælper med både vedligeholdelse og fejlfinding.
Med elektrisk strøm bruges den elektriske klemrække til at forbinde elektriske kontakter og stikkontakter til lysnettet.
Lavet af kobberlegering
De fleste terminallegemer består af en kobberlegering, der bruger samme ekspansionskoefficient som den ledning, der er beregnet til brug. Brug af den samme ekspansionskoefficient hjælper med at forhindre, at den løsner sig på grund af forskellige ekspansionshastigheder.
Det reducerer også korrosion, som er forårsaget af elektrolytisk virkning mellem to forskellige metaller.
Typer af terminalblokstrukturer
Klemrækker kan klassificeres både efter deres struktur og deres enhedstype.
Enhedstyper
Klemmeblokke kan grupperes efter den type enhed, de tilslutter, eller efter applikationen.
1. Afbryd blokkegør det nemt at afbryde et kredsløb ved hjælp af en knivkontakt uden at skulle fjerne nogen ledninger. Switch block er et andet navn, de er kendt som.

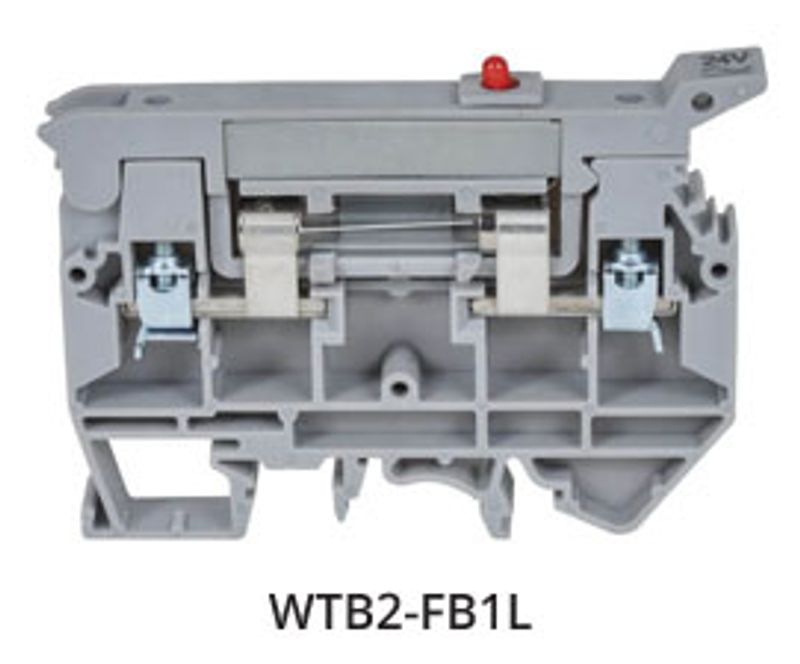

2. Sikringsholderehjælpe med at forbinde adskillige enheder sammen, der bruger flere sikringer. Kun de ledningssektioner, der er tilsluttet sikringsholderen, påvirkes, hvis der sker en kortslutning.
3. Jordkredsløbsterminalerjordsystemer eller komponenter. De kan indsættes i en blok og er normalt udskiftelige med standardklemmer.
4. I/O-blokketillade enheder og controllere at kommunikere med hinanden.

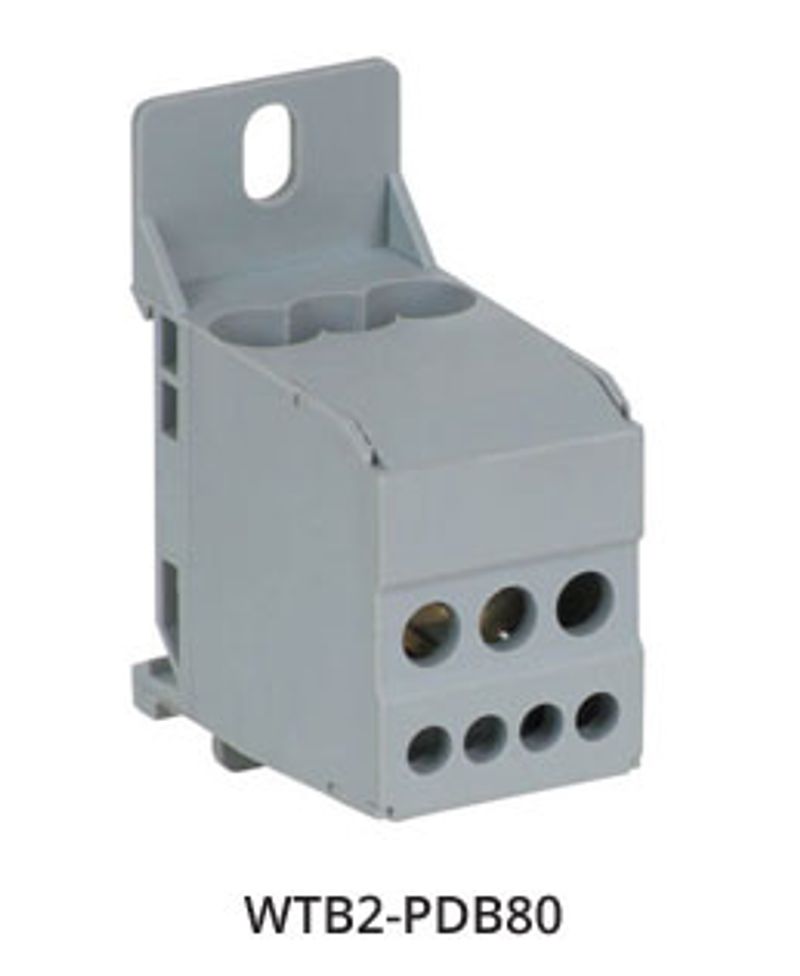

5. Strømfordelingsblokketerminer strømkabler.
6. Sensor/aktuatorblokkebruges til at håndtere enheder såsom fotoelektroniske sensorer og nærhedssensorer, der har tre eller fire ledninger.
7. Termoelementblokketilslutte termoelementer. De giver også ensartede metalforbindelser, der måler temperatur.
Strukturtyper

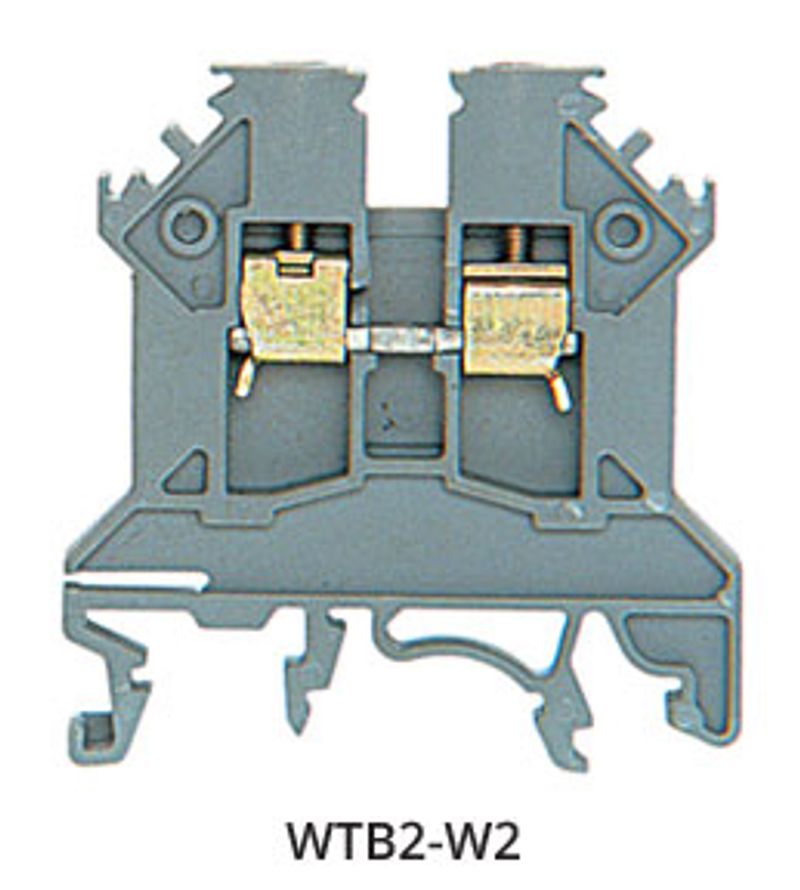

1. Enkelt gennemføring
Den mest grundlæggende type klemrække er enkeltfoderprodukter. Disse bruges til wire-to-wire
forbindelse.
Enkeltfremføringsklemmer har én udgang og én indgangskontakt. De to separate ledninger føres ind i hver side af klemrækken. Så er de forbundet i dens hus.
2. Dobbelt niveau
Dobbelt-niveau klemrækker bruger to niveauer af kontakter. Dette hjælper med at forenkle ledninger og spare plads.
Ofte bruger multi-level produkter en bro til at forbinde et kontaktniveau med et andet. Dette øger kredsløbsfleksibiliteten.
3. Tre niveauer
Niveau tre klemrækker er det samme som produkter med to niveauer, men med et ekstra stablet niveau af kontakter. Og ligesom dobbeltniveauklemmer kan de bygges bro.
4. Højdensitetsterminalblokke
Højdensitetsterminalblokke er designet med OEM i tankerne. De er enkle at installere, og de store markeringsstrimler kan håndmærkes eller specialprintes for at give hurtig og præcis identifikation af terminalerne.
Terminalblokfunktioner
Nogle klemrækker indeholder en eller flere specielle funktioner.
Stikbare klemrækker
Med stikbare klemrækker gør ledningsforbindelserne det muligt at bryde kredsløbet uden følgende:
Muliggør hurtig afbrydelse
Frakobling
Afprøvning
Vedligeholdelse
Ved at kombinere stikbare klemrækker på en bestemt måde, er det muligt at afbryde strømmen til en hel gruppe af klemmer på én gang ved blot at fjerne et enkelt stik.
Stabelbare terminalblokke
For at spare plads kan stabelbare klemrækker monteres ved siden af hinanden. Typisk er de DIN-skinnemonterede enheder.
Indikator lys
Nogle klemrækker har en indikatorlampe. Denne lysemitterende diode (LED) verificerer, at strømmen løber gennem enheden.
Diode
Klemrækker med dioder mellem kredsløb giver mulighed for lampetestning. De giver også beskyttelse mod omvendt polaritet.
Orientering og specifikationer
Klemrækker kommer almindeligvis i tre forskellige ledningsindgangsvinkler:
45 grader
90 grader (vandret)
180 grader (lodret)
Hvordan ledningen er fastgjort til blokken er kendt som kontakt, position, vej eller pol. Når du køber klemrækker, er det vigtigt at kende antallet af kontakter for at matche antallet med antallet af ledninger, der er nødvendige for anvendelsen.
Kontaktpitch relaterer direkte til antallet af kontakter og er udtrykt i millimeter. Det er afstanden mellem hver kontakt målt fra midten af hver åbning eller hul.
Installationsvejledning for en indskruet klemrække
Når du kender den nøjagtige klemrækketype og har købt den, er det tid til at installere den. Sluk for alt elektrisk udstyr før installation af sikkerhedsmæssige årsager.
Hvis du har en indskruet klemrække, skal du fjerne en lille smule isolering fra enden af klemrækkens ledninger. Typisk fungerer en tomme fint, men kan afhænge af den komponent, der bruges.
Skru holdeskruen af klemrækken. Sæt derefter ledningen ind i hullet.
Sørg for at stramme skruen helt
Spænd forsigtigt skruen på plads. Det er vigtigt at stramme ledningen helt, for hvis ikke, vil ledningen varme op og smelte isoleringen. Det kan forårsage brand.
Sikker plug-in-forbindelse
Når du har placeret klemrækken, skal du føre de elektriske ledninger til den. Tilslut derefter han-terminalen til hun-porten.
Tryk derefter fast for at sikre en sikker forbindelse, der ikke løsner sig på grund af bevægelse.
Testudstyr til sikkerhed
Efter at have lavet alle forbindelser til klemrækkerne, er det tid til at teste udstyret for at sikre, at det fungerer korrekt. Det er ekstremt vigtigt at teste alt for at sikre, at alle arbejder i et sikkert miljø.
Glem ikke at tjekke klemrækken samt forbindelserne for at sikre, at der ikke opbygges overdreven varme.
Tjek ledningerne for at sikre, at de stadig er sikkert på plads.
Montering af klemrækker
De fleste klemrækker er enten skruet ind i et panel, klikket på en metalskinne eller monteret på et printkort.
Jernbane
Klemrækker, der monteres, udføres normalt på en form for en DIN-skinne (Deutsches Institut fur Normung). DIN er det tyske standardiseringsorgan, der oprindeligt offentliggjorde jernbanespecifikationer.
Klemrækker er fremstillet til at passe i en af flere DIN-skinnestørrelser såsom:
1. Miniature Top-hat skinner
Miniature top-hat skinner er 15 mm brede. De er normeret til 300V.
2. G32 Skinner
Som deres navn antyder, er disse skinner formet som bogstavet 'G' og er 32 mm brede. De kan håndtere klemrækker klassificeret til 60V.
3. Top-hat skinner
Top-hat skinner ligner deres miniature version, bortset fra at de er 35 mm brede. De er normeret til 600V.
4. PCB Montering
Der findes også klemrækker, som er fremstillet til montering på printplader. Nogle produkter kan sættes i en stiftliste, som monteres på tavlen.
Andre har integrerede stifter til montering gennem printkortet. Disse er også kendt som elektroniske blokke.
Metode muligheder for at opnå trådforbindelse
Der er flere forskellige metoder at vælge imellem for at opnå ledningsforbindelse ved hjælp af klemrækker.
Isolationsforskydningsforbindelser (IDC)
Isolationsforskydningsforbindelser gør det muligt at lave forbindelser ved at skubbe ledningen mellem to skarpe metalstykker. Dette gør forbindelsen uden at blotlægge nogen blottet ledning.
Skrueklemmer
Skrueklemmer laver en elektrisk forbindelse ved at bruge en skrue til at stramme ledningen. De er industristandarden inden for opsigelsesmetoder.
Skrueklemmer er i stand til at rumme en bred vifte af ledningsstørrelser. De giver også pålidelige forbindelser.
Fjederklemmer
Fjederklemmer fastholder trådspændingen ved at bruge fjederens kraft. De er et nyt alternativ til skrueklemmer.
Fjederklemmer er mest anvendelige i applikationer, hvor der er begrænset arbejdsplads og små tråddiametre at tage i betragtning.
Fane Forbindelser
Faneforbindelser er også kendt som klinge- eller spadeterminaler. De er designet til at blive indsat og fjernet hurtigt uden behov for lodning.
Ansøgninger til terminalblokke i industrielle indstillinger
Klemmeblokke er almindeligt anvendt i industrielt udstyr såsom kablede støttebokse og kontrolbokse. Det er almindeligt at se klemrækker i følgende typer udstyr, der bruges i industrielle omgivelser:
Blæsere
Kontrolpaneler
Elektriske transformerstationer
Energieffektiv belysning (LED)
LED kommunal udendørs- og gadebelysning
Alle elektriske maskiner
Kølekontrol
Drivere med variabel hastighed/frekvens
Strøm fordeles overalt!
Hvilken type klemrække du har brug for afhænger af nogle få faktorer.
Da der findes flere typer klemrækker, er det vigtigt at vide, hvilken der er det rigtige valg før installation.
Nuværende krav
Det nuværende krav er det vigtigste at overveje, når du vælger hvilken type klemrække, der skal bruges. Det skyldes, at hvis der skubbes for meget strøm gennem en klemrække, kan det overophedes og ødelægge klemrækken.
Sørg for, at klemrækken kan klare den forventede brug af strømmen, og tilføj derefter 50 % mere for en sikkerheds skyld.
Spændingskrav
Det er også vigtigt at tage spændingsmængden i betragtning. Ellers kan spændingen give problemer med dielektrisk nedbrud.
Spændingen kan være for høj til klemrækken og forårsage strømlækage mellem klemrækker, der er placeret i umiddelbar nærhed. Vær opmærksom på, at højspændingskrav er sjældne i designet.
Det meste af tiden ignoreres spændingsovervejelser for spændinger under 100V. På trods af dette er det stadig en god idé at tjekke spændingen, inden du vælger en klemrække.
Tråd bliver brugt
Ledninger er ikke lavet ens. Hver ledningstype kommer med sit eget sæt af fordele og ulemper.
Sørg for at kende størrelsen på kablet, når du vælger en klemrække til et kabel. Den skal fysisk passe ind i klemrækken.
Find ud af, om det er en enkelt- eller multi-kerne, fordi multi-core ledninger fungerer bedre med skrueterminaler. I mellemtiden fungerer single-core ledninger bedre med push-fit stik.
Miljømæssig og mekanisk styrke
Overvej miljøet, når du vælger en klemrække. Nogle klemrækker er lavet til at være mekanisk stærke. De kan klare høje strømme.
Men hvis forbindelsen bruges i flådemiljøer, kan saltluften korrodere metalkontakterne.
Hvilket miljø klemrækken bruges i kan skabe brede tempererede udsving og/eller indeholde mekaniske vibrationer. Hvis det sker, kan skrueafslutningerne blive upålidelige.
